​零线接地会怎么样 电工必懂的理论基础

零线接地会怎么样 电工必懂的理论基础

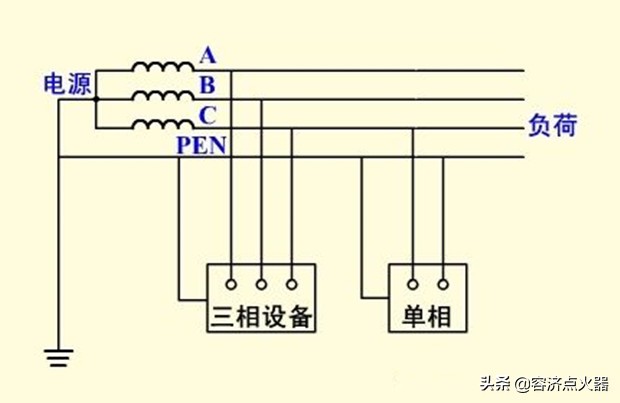

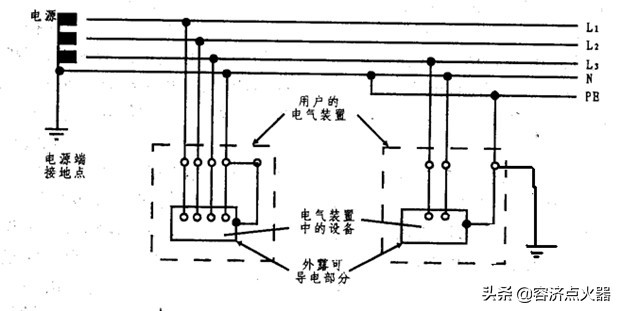

在发电厂变压器那边，零线的确和地线是从一个中性线点引出来的，源头是短接到一起的，然后也是和大地连接的。对于工厂里边使用的TN-C系统（我们常说的三相四线制），零线和地线是一条线，工厂的设备都能正常使用。但是对于民用的TN-S或者TC-C-S系统（俗称三相五线制），至少在家里边使用的这段，零线和地线是严格分开的，如果接到一起了，至少漏保是不能使用，即使你不装了漏保强行使用，也会有很多的安全隐患

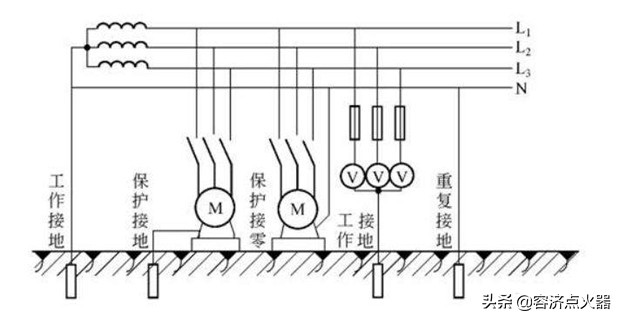

1、零线和地线，虽然源头一样是发电机的中性点，实际作用不同，零线是参与工作的，而地线使用来保护的，所以理想的TN-S系统，零线和地线是一路严格分开来，零线和相线（火线）一样走线，和回路构成工作回路，零线的作用等同于相线，而地线每隔开一段距离就要用扁钢材料来接入大地，就是所谓的重复接地，地线这样反复接入大地，是为了保证地线的电势和大地绝对相等，人在大地上长期活动才可以起到保护作用。如果把地线和零线短接一起了，三相五线制就变成三相四线制，白白浪费了一条布线，而且又失去了保护作用。

2、因为地线每隔一段距离就接入大地，所以地线的对地电阻非常小，一般要小于四欧姆，这样地线接到电器外壳上，电器外壳的电位等同于大地电位，人用手触摸电器外壳，不会触电。而零线并没有这样的接入大地，因此到了用户这头，零线对地的电阻，是比地线大很多的，这样看起来，零线对大地的电位差并不是0，短接到一起，就可能危害到人体了。

3、零线在正常情况下参与了工作，因为小区里边是分成单相电入户来给小区使用的，零线会通过和火线一样大的电流，这样电器才可以正常工作，所以现在零线都要求不能细过火线的，欧洲有些标准还要求比火线粗，因为要考虑一些谐波问题。而地线正常时候并不参与工作，只有火线击穿绝缘漏电到外壳或者火线脱落到外壳上的时候，地线才会把电泄放掉，保证人体的安全。如果零线在家里被短接到一起了，如果电器外壳漏电了，从火线过来的电流，会分成两路径流回到发电机那头，

一条路径是：火线→电器设备→零线→发电机中性点

另外一条路径是：火线→电器设备→地线（大地）→发电机中性点

如果碰巧零线接触不良甚至断掉了，这样接地的全部电器设备的外壳都带电了，又发生了接地不好甚至地线断了，人只要碰到家里任何一部电器设备外壳，都会被电到的，非常危险。

4、有些旧房子，还是用闸刀开关的，线路上只有火线零线，千万不要把零线和地线短接一起了，可以换掉那种两极的空气开关，如果有短路问题空气开关还可以调整，但是零线和地线短接一起了会造成屋子里边的设备外壳都有带电危险。零线和地线，如果弄混淆了，无法知道，也要用心找出来的，不能乱接回去。因为零线和火线的电位在220伏作用，而地线和火线的电压一般会小一点，可以通过简单测量来比较。或者用电笔之类的看灯暗亮来对比，火线当然是非常亮的，而零线会微亮，地线是不会亮的。

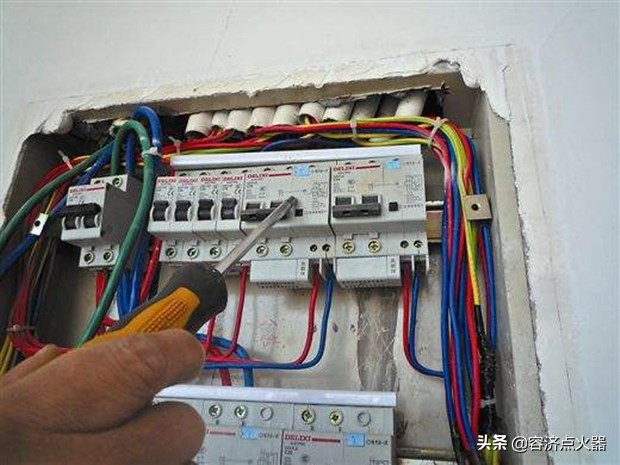

5、实际上，家里都有漏电保护开关，如果零线和地线短接一起了，漏电保护开关将会直接跳闸，无法合上的。因为火线的电流，会有一部分通过地线泄露出去了，并不会回到零线中，这样火线和零线的电流矢量和不为零，所以漏保会跳闸保护。
