​自制86型暗装管线机面板

自制86型暗装管线机面板

作者：煮鸡蛋

这几天在给爸妈家装修养老房，因为之前自己家尝试安装的管线机很好用，随时可以泡茶，所以这次也打算给老人装一套。管线机很好装，就是想装美观很难，需要提前预留好水电。

改造初衷

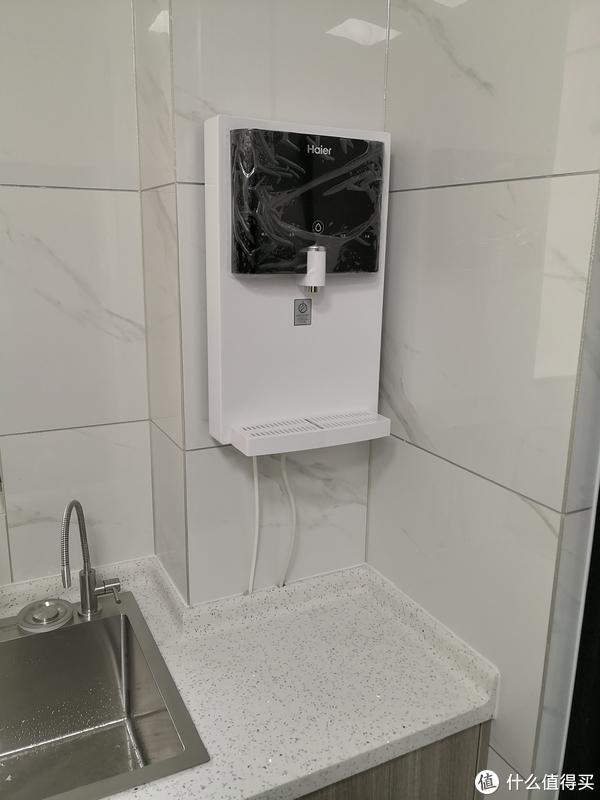

2019年我自己装的时候，用台面开槽的办法来隐藏水电线路，其实这是一种有损的方案，以后更换维修也比较麻烦。

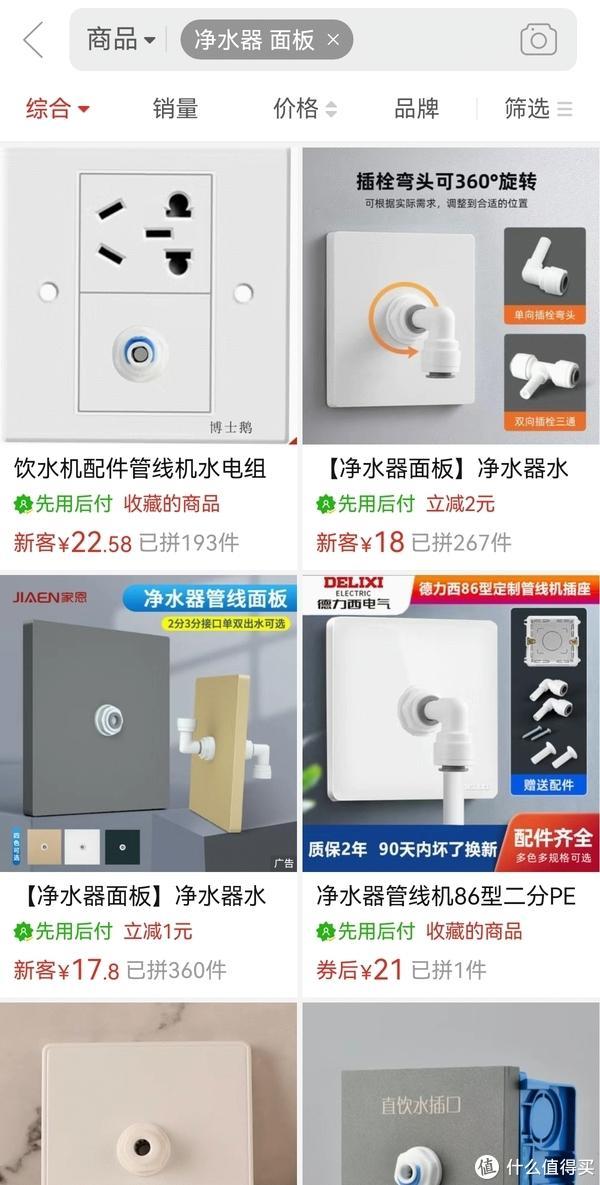

今天在网上冲浪时候无意中看到了成品的管线机面板，86型的，想法很好，很美观实用。

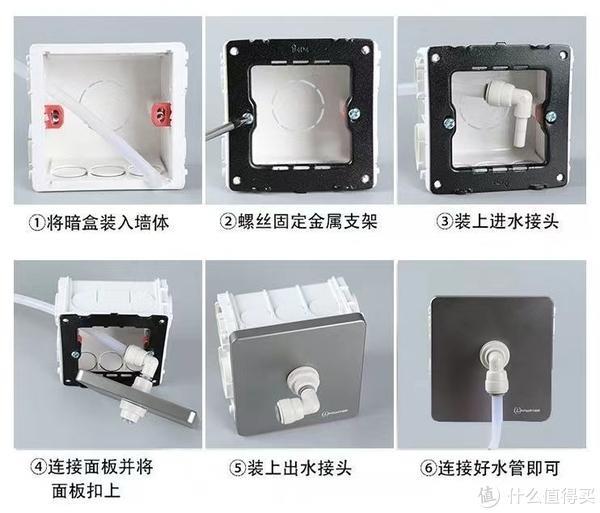

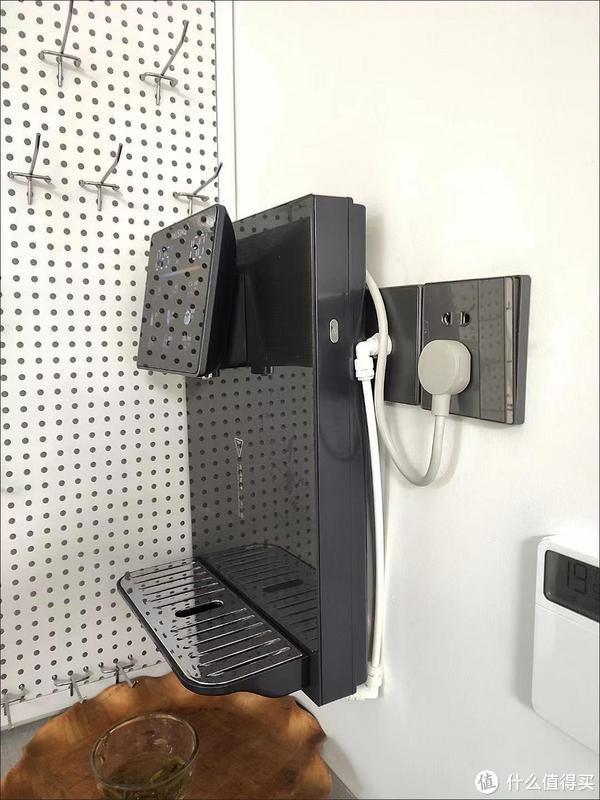

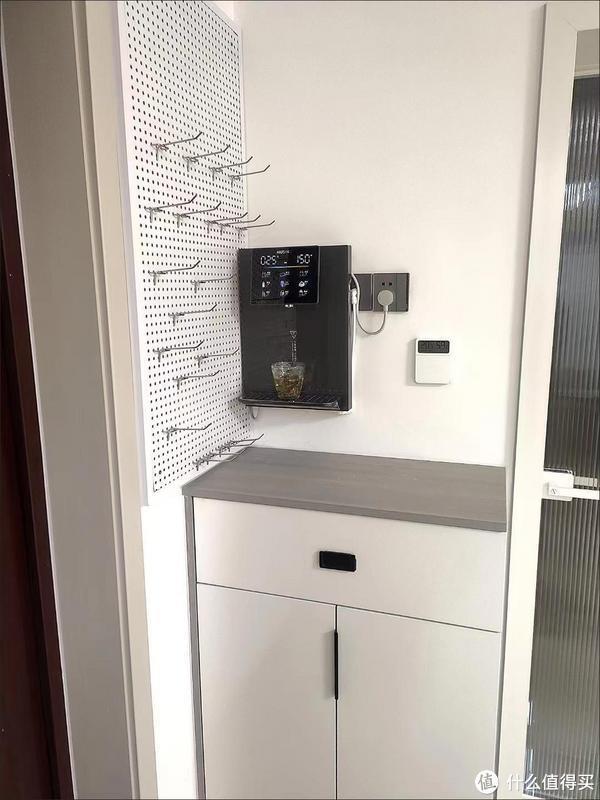

安装后的效果图。

预埋了水管，挺好，就是他家高度不太合适。

大概二十元左右也不贵。

美中不足的是没几个熟悉牌子，只看到了一个德力西的，还有就是水和电放在一个86暗盒里，应该有隐患。

最近我手里有不少空白面板，打算自己做一个试试。这样的话，会比网上买的外型更美观一些，用同一个品牌同一个系列的空白面板，可以做到外观统一，比如这次装修我全屋用的施耐德皓呈系列，就可以用皓呈的白色面板制作。

成品展示

整个改造过程耗时3~5分钟，可以说毫无技术含量。

由于站内高手比较多，防止耽误大家时间，先放出成品的图片，基本就懂了。

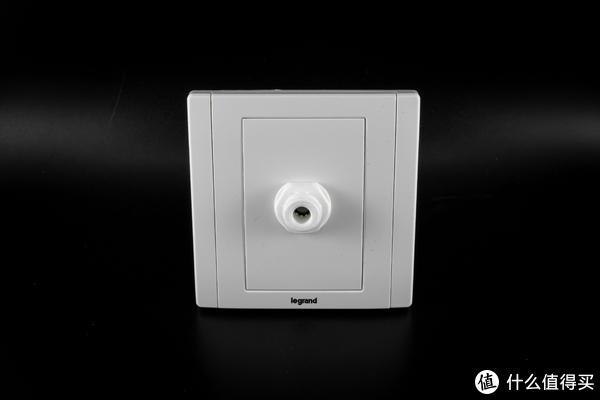

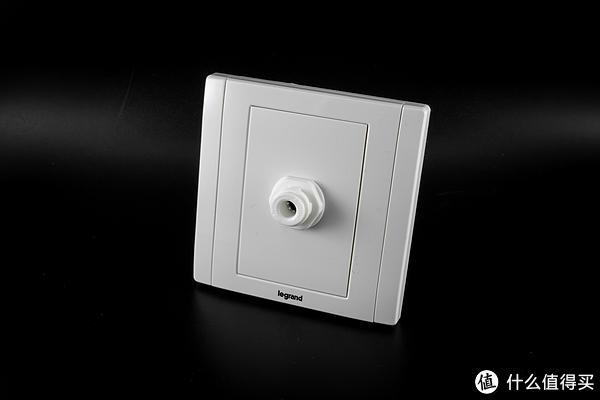

正面。

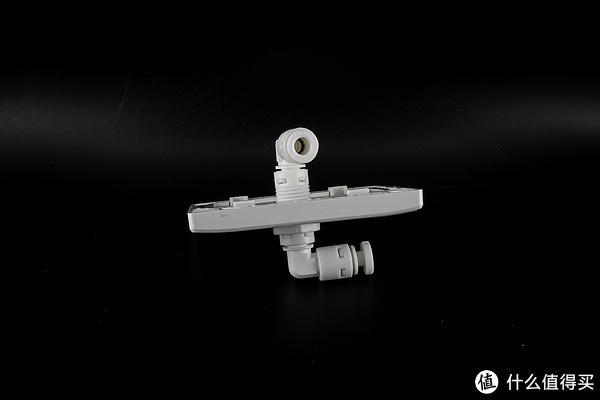

侧面。

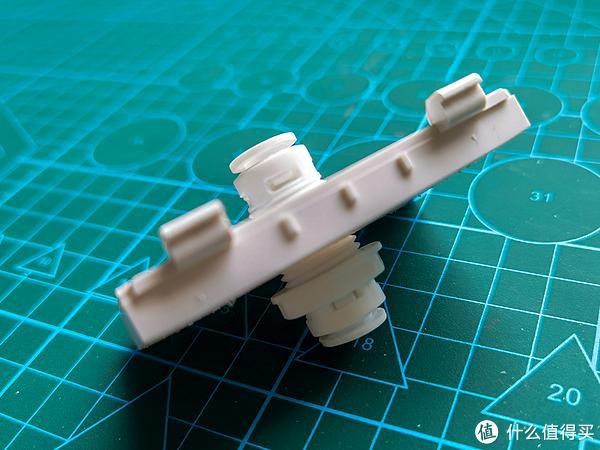

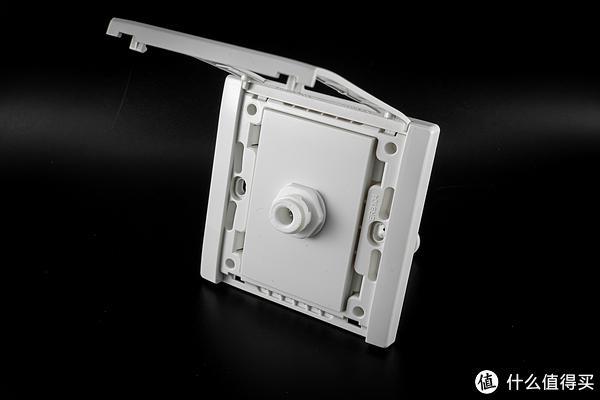

这种的比较结实，比一体式的盖板的要稳一些，不过哪种问题都不大。

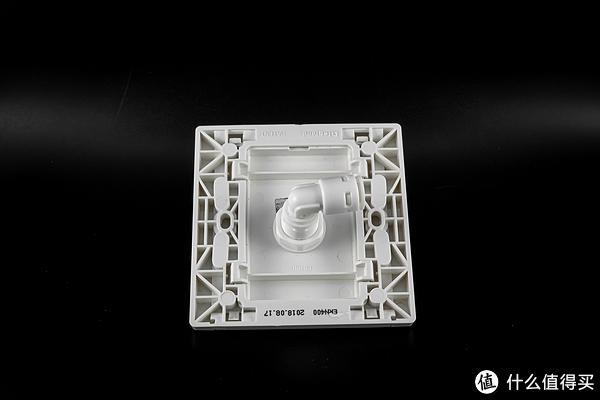

背面。

正面插上弯头，方便走线。

背面插上弯头。

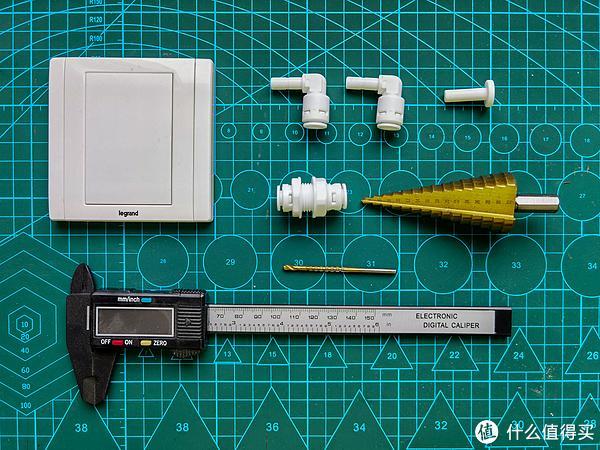

材料工具

主要材料：

2分隔板接头，2分L型插栓。（如果购买2分弯头隔板接头，就可以节省一个L型插栓）

主要工具：

宝塔开孔器，手电钻，尺子，铅笔等。

我用的保联这个，前几天24买的，到手发现不用买这一大盒，有一个普通的宝塔开孔器就够了，几块钱的就行。

手电钻有条件的可以直接买无刷的，好用又耐用。

改造过程

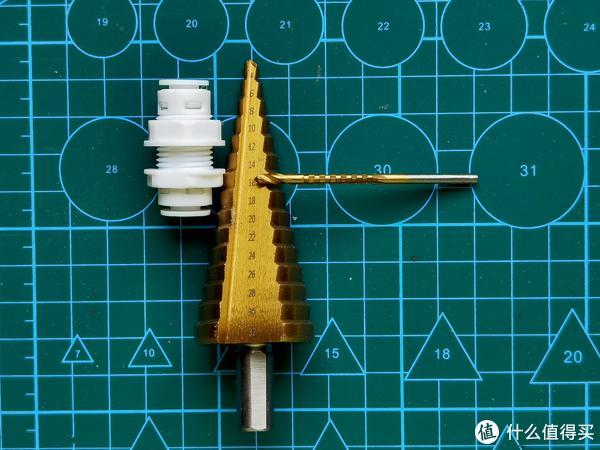

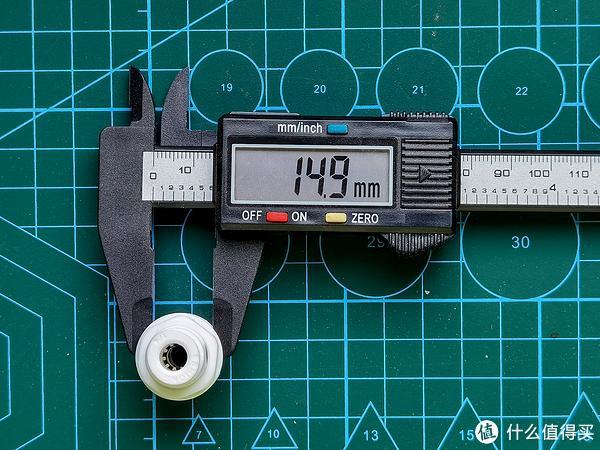

测量得知接头中间直径为14.9mm，所以需要在面板上打至少15mm的孔。

宝塔开孔器上相邻的是16mm的孔位，所以我打算打完14mm这一圈，用16mm的做一下倒角，基本就可以把接头拧在上面了。

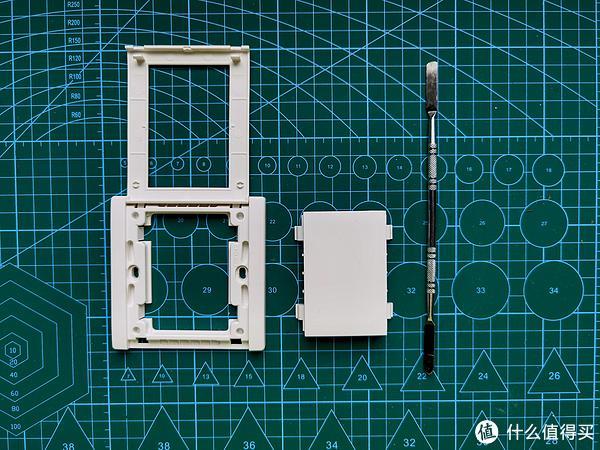

我这个空白面板比较复杂，可以单独拆开中间位置。

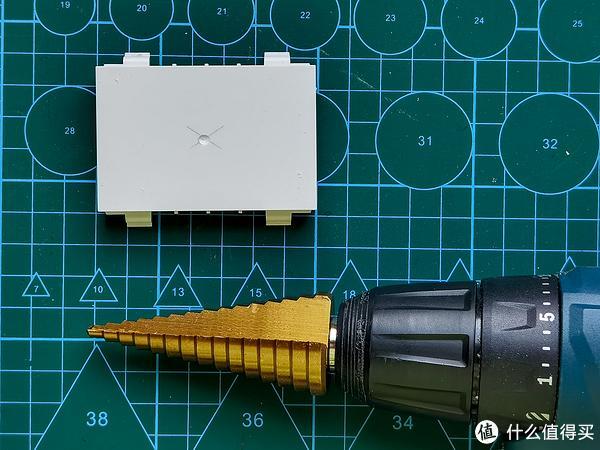

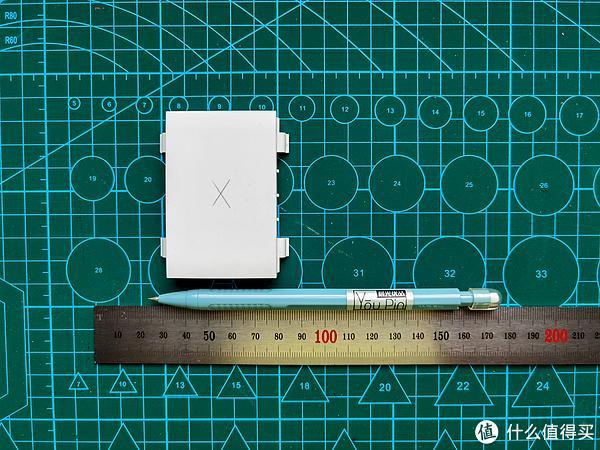

对角线画线，取中心点。

用尖螺丝刀试着拧了个位置，防止一会宝塔开孔器打滑，打歪了或者划伤表面。

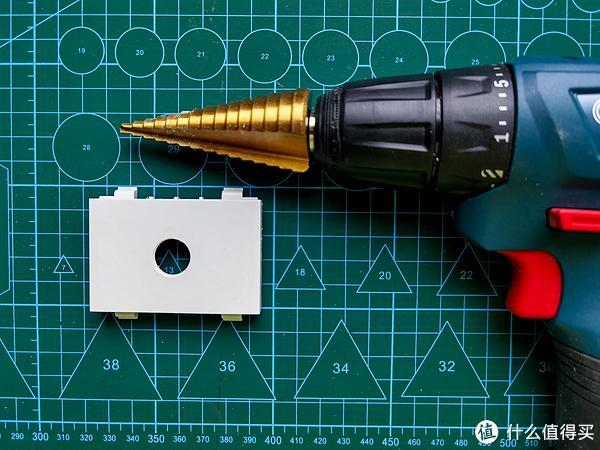

循序渐进的把孔扩开，打完14mm的之后，用16mm的那圈，对正反两面进行修边倒角。

插头拧上去，然后再拧上背面的螺母，固定的非常结实。

调正螺母的角度，更美观一些。

正反两面插上L插栓试一下。

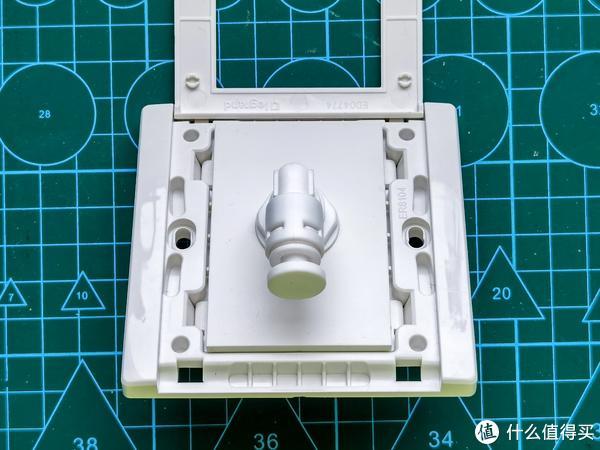

安装回面板上，其实大部分空白面板不需要这么复杂。

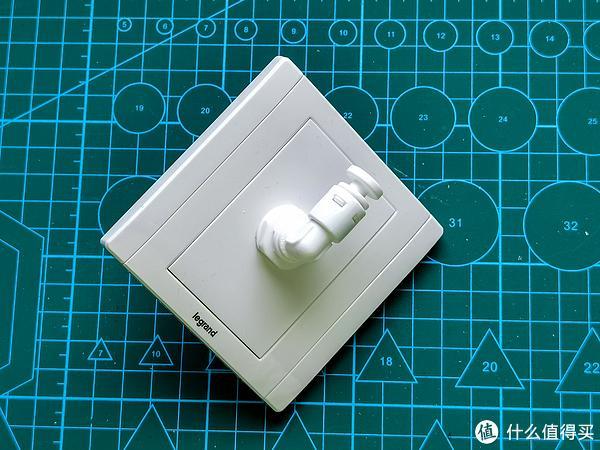

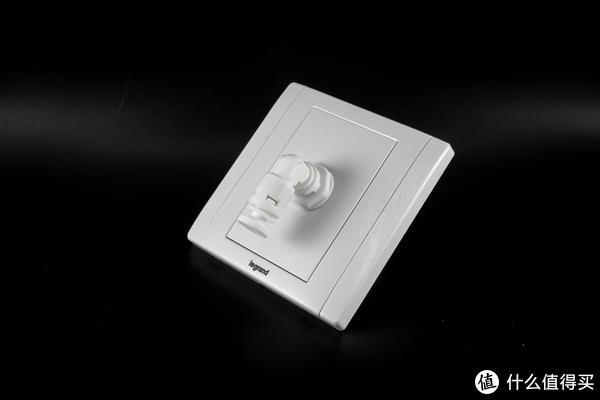

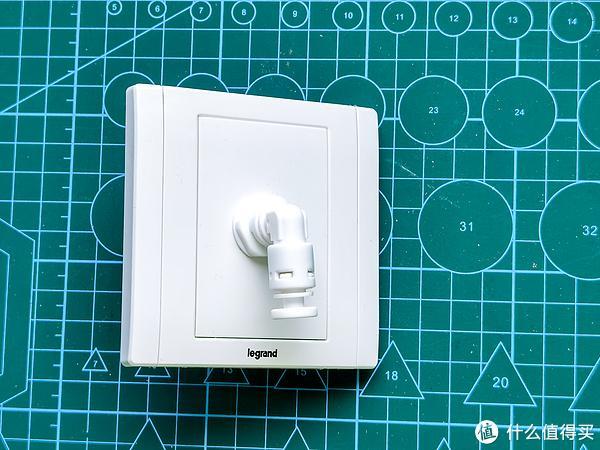

完成后正面照。

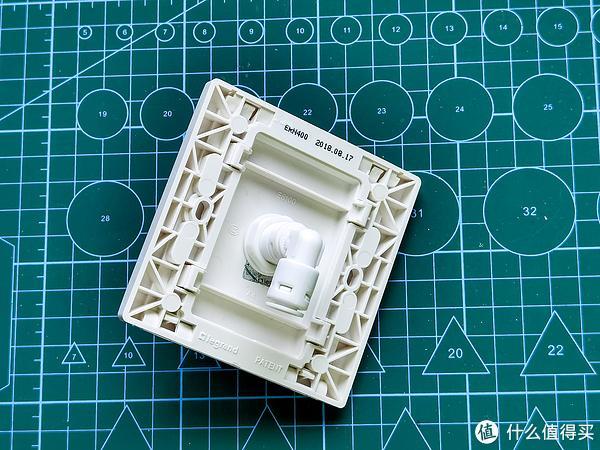

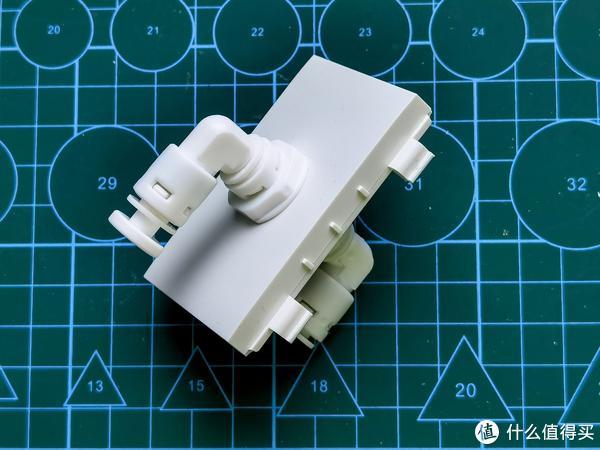

完成后的背面，可以根据实际的暗盒尺寸，调整后面接口的长度和角度，也可以不用L型的插头，2分管直接插上去。

制作完成。

全文结束

改造成本：面板5元，插头6元，总计11元。

因为装修还没有完成贴砖，所以后续再更新上墙照片。感谢大家的阅读。
