电阻箱的结构与用途运用

电阻箱 一种箱式电阻器。由若干个不同阻值的定值电阻，按一定的方式连接而成。电阻箱中的定值电阻一般用康铜和锰铜丝绕制，使电阻值基本不随温度变化。实验室用的电阻箱有插头式和开关式（又叫筒式）两种。 电阻箱是实验室进行电学测量的重要仪器，应用电阻箱可提高读数的精确度。使用电阻箱时要特别注意通过电阻的电流不能超过允许的数值。

功率电力负载电阻柜 Power Chambers、Braking、Load Banks RNW 系列(放电负载柜、老化电阻箱)，有各种样式大功率负载柜，有阻性、有感性、有无感性、有容性等各种负载柜，结构设计紧凑，体积小，柜体造形美观大方。于额定功率下可连续运行，有户内型与户外型，有自然冷却和强迫风冷两种，采用低噪声节能风机，尚有负载与控制集身于一体的负载控制柜，多路分档电阻通过开关转换、减少重新接线，标志清楚齐全，便于操作。

特点：

1、高韧性，在温度剧烈变化的运行条件下，仍保持良好的韧性，不易断裂。

2、最佳散热设计，柜体结构具有最佳的冷却气流通路，消除了局部高温点和易灼烧点。

3、类型齐全，按照通流能力的大小，有带状、波纹绕线型、平滑绕线型等多种电阻元件类型。

4、电阻元件模块化，通过串、并联的方法，可以任意组合，以适应电压、阻值等各种参数的要求，替换方便。

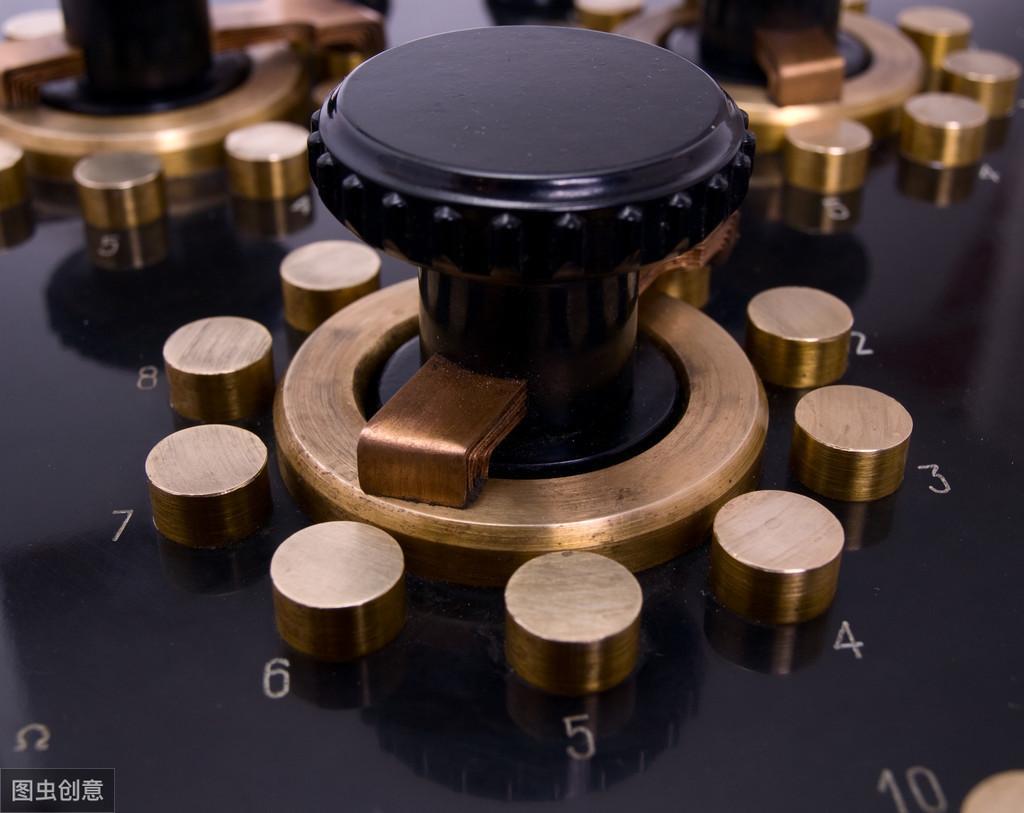

电阻箱一般有四个或六个调节档位：

四个档的分别是1000档100档10档1档，每个调节档都有十个档位，所以每个调节档都有十个电阻。

1000档的十个电阻分别是：0欧，一千欧，两千欧…九千欧。一百档的十个电阻分别是：0欧，一百欧…九百欧。

工作原理就是从这四个档中选出四个电阻串联起来，1000档的选的是千位数的，如果调5000档位，那就是五千欧这个电阻接入电路，100档的如果调500档位，那么500欧这个电阻就与5000欧的串联，依此类推，就是四个所选的四个电阻的阻值相加，就是电阻箱的电阻读数了。
